Materiais de aço de liga de campo petrolífero 25 - 30F
API 11B Equipamento de Perfuração e Acessórios para Hastes de Sucção Padrão
Descrição dos Produtos:
A haste de sucção é o equipamento comum na extração de petróleo. É fabricada através de muitos processos, incluindo testes, endireitamento e forjamento. A haste de sucção é colocada entre a haste polida e a bomba do poço de petróleo, para fornecer energia. A haste de sucção é fabricada com aço carbono e aço liga de alta qualidade, que está em conformidade com a norma API Spec 11B. A haste de sucção tem vários tipos, incluindo a haste de sucção comum, a haste de sucção oca e a haste de sucção FRP. Comumente, usamos o acoplamento da haste de sucção para conectar a haste de sucção. A haste de sucção também tem várias especificações para se adequar a diferentes ambientes e aplicações.
Características:
1. A estrutura da haste de sucção pode ser injetada com óleo quente, vapor. Também pode ser usada para passar cabos de aquecimento.
2. A junta rosqueada é projetada com superfície de apoio para tornar a junta mais confiável.
3. Alta rigidez para suportar grandes torques.
4. Tipo de conexão: conexão por acoplamento e conexão direta.

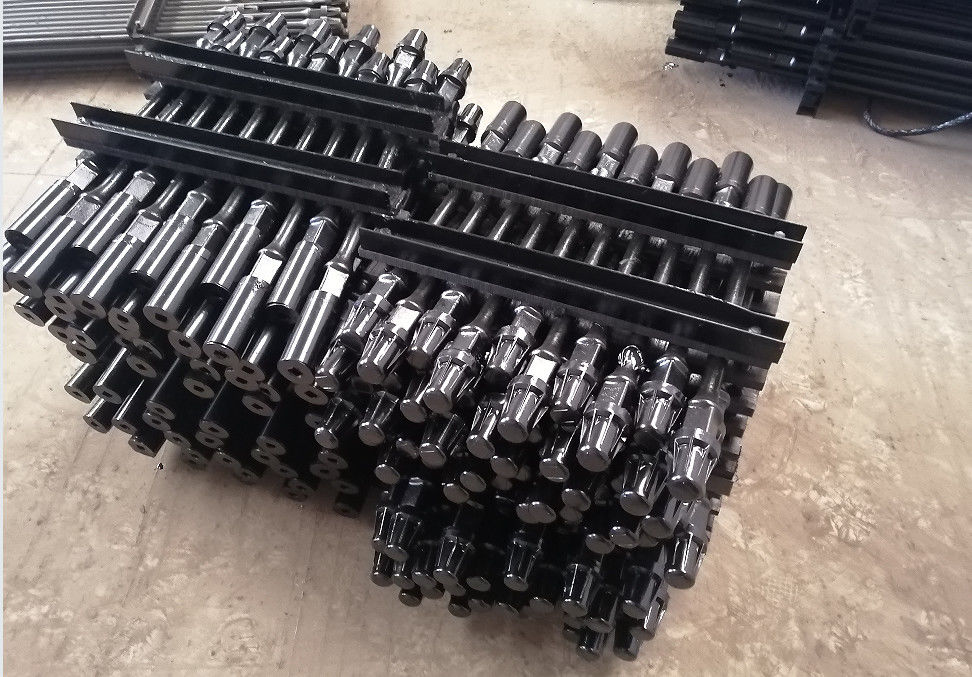

5. Embalagem de palete de metal para economizar espaço e facilitar o transporte.
6. Existem tampas de plástico para proteger a rosca da haste de sucção.
Detalhes da Classe:
1. Haste de sucção Classe D: Feita de aço liga tratado termicamente de qualidade, com alta resistência à tração e escoamento; adequada para ambientes não corrosivos ou ligeiramente corrosivos.
2. Haste de sucção Classe C: Resistência moderada, não suscetível a rachaduras por tensão de sulfeto, adequada em meio ácido.
3.. Haste de sucção HL e HY: Alta resistência; estrutura e tamanho correspondentes à haste de sucção Classe D; suportando 966-1,136 MPa (140.000-164.720 psi); adequada para poços profundos e de grande deslocamento
4. Haste de sucção Classe K, KD: Com boa resistência à corrosão em meios H2S, CO2 e NaCl, resistência à tração superior.
Especificação da Haste de Sucção e Haste Pony:
Especificação da Haste de Sucção:
| Tamanho em (mm) |
Diâmetro do corpo da haste em (mm) |
Acoplamento
DE mm (pol) |
DE do acoplamento de tamanho total mm (pol) |
diâmetro da rosca ext. em (mm) |
Quadrado da chave W*L mm (pol) |
Série de comprimento m (pés) |
| 1 (25) |
1 (25,40) |
50,8 (2) |
55,6(2,187) |
1-3/8 (34,93) |
33,3×38,1(1-5/16×1-1/2) |
2 (6), 3 (10) |
| 1-1/8 (28) |
1-1/8 (28,58) |
57,2 (2,25) |
60,33(2,375) |
1-9/16 (39,7) |
38,1×41,3 (1-1/2×1-5/8) |
2 (6), 3 (10) |
| 3/4 (19) |
3/4 (19,05) |
38,1 (1,5) |
41,28(1,625) |
1-1/16(26,99) |
25,4×31,8 (1×1-1/4) |
9,14 (30) |
| 5/8 (16) |
5/8 (15,88) |
31,8 (1,25) |
38,10(1,5) |
15/16 (23,81) |
22,2×31,8 (7/8×1-1/4) |
7,62 (25) |
| 7/8 (22) |
7/8 (22,23) |
41,3 (1,625) |
46,0(1,812) |
1-3/16 (30,16) |
25,4×31,8 (1×1-1/4) |
0,6 (2), 1 (3) |
Propriedades Mecânicas das Hastes de Sucção:
| Classe |
Resistência mínima ao escoamento 0,2%
deslocamento M Pa (psi)
|
Resistência à tração
M Pa (psi) |
Alongamento
δ%
|
Redução da área ψ% |
| K |
414 (60.000) |
621-793(90.000-115.000) |
≥13 |
≥60 |
| C |
414 (60.000) |
621-793(90.000-115.000) |
≥13 |
≥50 |
| D |
586 (84.970) |
793-965 (114.985-139.925) |
≥10 |
≥50 |
| HL |
795(115.000) |
965-1.195(140.000-173.339) |
≥10 |
≥45 |
| KD |
590(85.000) |
793-965 (114.985-139.925) |
≥10 |
≥50 |
| HY |
540 (78.300) |
965-1.195(140.000-173.339) |
≥42 |
≥224 |
Composição Química da Haste de Sucção Comum:
| AISI |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
V |
Cu |
Al |
| 1541 |
0,36-0,45 |
0,15-0,35 |
1,35-1,65 |
≤0,04 |
≤0,04 |
≤0,3 |
≤0,35 |
≤0,06 |
0,04-0,09 |
≤0,35 |
≤0,035 |
| 4120 |
0,17-0,24 |
0,17-0,37 |
0,4-0,7 |
≤0,025 |
≤0,025 |
0,8-1,1 |
≤0,3 |
0,15-0,25 |
/ |
≤0,2 |
/ |
| 4130 |
0,26-0,33 |
0,17-0,37 |
0,4-0,7 |
≤0,025 |
≤0,025 |
0,8-1,1 |
≤0,3 |
0,15-0,25 |
/ |
≤0,2 |
/ |
| 4138 |
0,37-0,45 |
0,17-0,37 |
0,9-1,2 |
≤0,025 |
≤0,025 |
0,9-1,2 |
≤0,3 |
0,2-0,3 |
/ |
≤0,2 |
/ |
| 4138M |
0,37-0,45 |
0,17-0,37 |
0,9-1,2 |
≤0,025 |
≤0,025 |
0,9-1,2 |
≤0,3 |
0,2-0,3 |
0,04-0,09 |
≤0,2 |
/ |
| 4140 |
0,38-0,45 |
0,17-0,37 |
0,5-0,8 |
≤0,025 |
≤0,025 |
0,9-1,2 |
≤0,3 |
0,15-0,25 |
0,04-0,09 |
≤0,2 |
/ |
| 4142 |
0,38-0,45 |
0,17-0,37 |
0,5-0,8 |
≤0,025 |
≤0,025 |
0,9-1,2 |
≤0,3 |
0,15-0,25 |
0,04-0,09 |
≤0,2 |
/ |
| 3130 |
0,22-0,29 |
0,15-0,35 |
0,71-1,0 |
≤0,025 |
≤0,025 |
0,42-0,65 |
0,72-1,0 |
0,01-0,06 |
/ |
≤0,2 |
/ |
| 4320 |
0,18-0,42 |
0,15-0,35 |
0,8-1,0 |
≤0,025 |
≤0,025 |
0,7-0,9 |
1,15-1,5 |
0,2-0,3 |
0,04-0,09 |
≤0,35 |
≤0,035 |
| 4330 |
0,3-0,35 |
0,15-0,35 |
0,8-1,1 |
≤0,025 |
≤0,025 |
0,8-1,1 |
1,65-2,0 |
0,2-0,3 |
0,05-0,10 |
≤0,2 |
/ |
| 4621 |
0,18-0,23 |
0,17-0,37 |
0,7-0,9 |
≤0,025 |
≤0,025 |
≤0,35 |
1,65-2,0 |
0,2-0,3 |
/ |
≤0,2 |
/ |
| 4720 |
0,19-0,23 |
0,15-0,35 |
0,85-1,05 |
≤0,025 |
≤0,025 |
0,8-1,05 |
0,9-1,2 |
0,22-0,30 |
0,02-0,05 |
0,40-0,60 |
/ |
